Из чего состоит кондиционер?

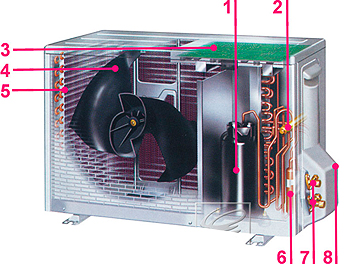

Внешний блок кондиционера

1. Компрессор. Основное назначение устройства – обеспечить движение предварительно сжатого фреона по определенной траектории контура охлаждения. Компрессор принимает пары фреона из испарителя с последующей отправкой конденсатор. Эффект достигается за счет того, что фреон предварительно сжимается при нагревании в испарителе до точки кипения. В конденсаторе накапливается пар, и хладагент упорядоченно движется по холодильному контуру. Давление хладона в газообразном состоянии не превышает 3-5 бар. Он поступает в компрессор, где сжимается до показателей 15-25 бар. После сжатия он движется к конденсатору. Существуют компрессоры разных моделей:

• Поршневые установки.
• Роторные модели.
• Спиральные устройства.

2. Четырехходовой клапан. Данный элемент устанавливается на кондиционеры с функцией подогрева. Его назначение – изменение хода движения хладагента в системе. Наружный блок начинает выполнять функцию внутреннего, и в нем происходит охлаждение.  Внутренний блок начинает работать как внешний, и в нем воздух будет нагреваться.

   3. Плата управления. Этого устройства может и не быть в кондиционере. Присутствие плат и их количество определяется маркой и моделью системы кондиционирования. Установка платы управления обязательно требуется в инверторных моделях. Монтаж платы не рекомендуется во внешний блок кондиционера, так как резкий температурный перепад приведет к некорректной работе.

   4. Вентилятор. Функция устройства – охлаждение конденсатора. Доступно регулирование скорости работы.

   5. Конденсатор. На данной устройство возлагается обеспечение конденсации газообразного хладагента, предварительно сжатого компрессором. Таким образом тело из системы выходит наружу.

   6. Фильтр фреоновой системы. Данная конструкция представляет собой металлическую сетку. Задача устройства – защита компрессора от повреждений.

   7. Вальцовочные соединения. Системы крепления обеспечивают фиксацию с медными трубами. Соединение нужно наружному и внутреннему блокам.

   8. Пластиковая крышка. Защитный элемент закрывает вальцовочные соединения и клемму для подключения кабеля. В некоторых устройствах закрывается только клеммник, а вальцовочные соединения остаются открытыми.

.

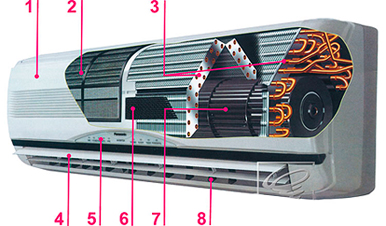

Внутренний блок кондиционера

1. Передняя панель. Пластиковая пластина служит для трансляции воздушного потока во внутренний блок. Монтаж и демонтаж панели при необходимости проведения работ выполняется быстро и легко.

2. Стандартный фильтр. Конструкция фильтра – пластиковая сетка, основная задача которой задерживать частицы пыли и грязи, не давая попасть внутрь. Данный элемент нужно чистить дважды в неделю.

3. Испаритель. Устройство является важнейшей деталью системы кондиционирования. Его функция – нагрев и охлаждение фреона. При прохождении через радиатор воздух охлаждается или нагревается.

4. Горизонтальные жалюзи. Устройство с электроприводом позволяет регулировать направление воздуха в вертикальном направлении с помощью дистанционного пульта управления. Можно настроить установить режим автоматического равномерного распределения воздуха в помещении, при котором жалюзи будут двигаться по направлению верх-низ.

5. Индикаторная панель. Выбранный режим работы, наличие неисправности – эта и иная информация отображается на светодиодном табло.

6. Дополнительный фильтр тонкой очистки. Предназначение устройства – обеспечение дополнительной ступени очистки в помещении. Система позволяет защитить воздух от мелкой пыли и неприятных запахов.

7. Турбина. Устройство работает от электродвигателя и предотвращает перегрев испарителя. Доступно 3-4 скоростных режиме.

8. Вертикальные жалюзи. Функция вертикальных элементов совпадает с назначением горизонтальных жалюзи: направление воздушного потока в помещение. Основное отличие – распределение воздуха в горизонтальном измерении. Функция регулировки с пульта есть только в самых дорогих моделях.
